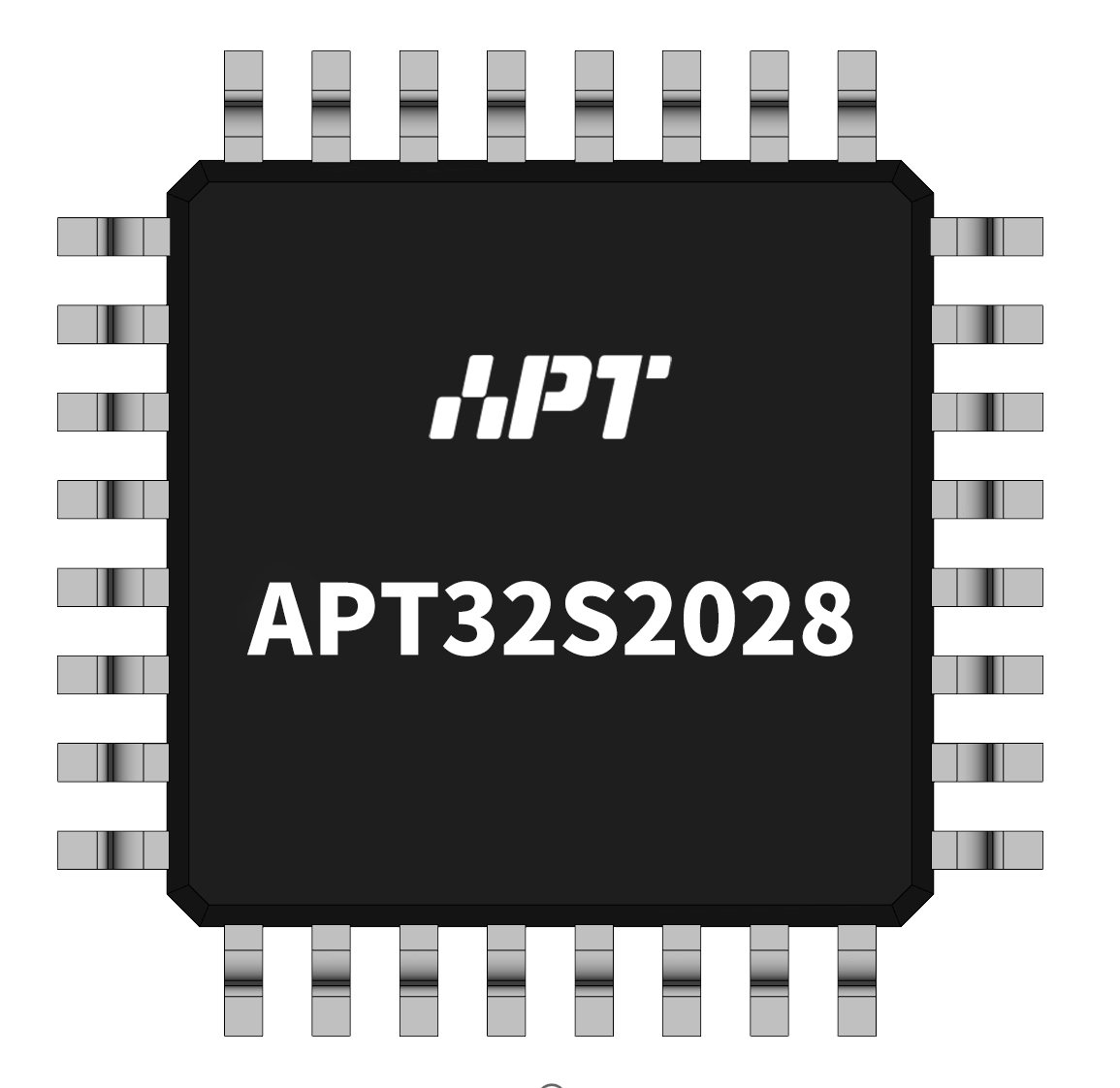

APT32S2028是由愛普特微電子推出的基于RISC-V CPU內核開發的32位高性能高可靠性單片機。APT32S2028單片機面向的應用為工業控制，智能家電等應用。
RTC功能
6通道DMA
內部模塊互聯觸發
多達25路的觸摸按鍵
多達4個大電流驅動管腳
支持硬件CRC，獨立除法器
多達30個GPIO，均支持外部中斷
支持3組6路互補帶死區模式的PWM輸出
洗碗機
電飯煲
電動工具
BLDC電機
音響

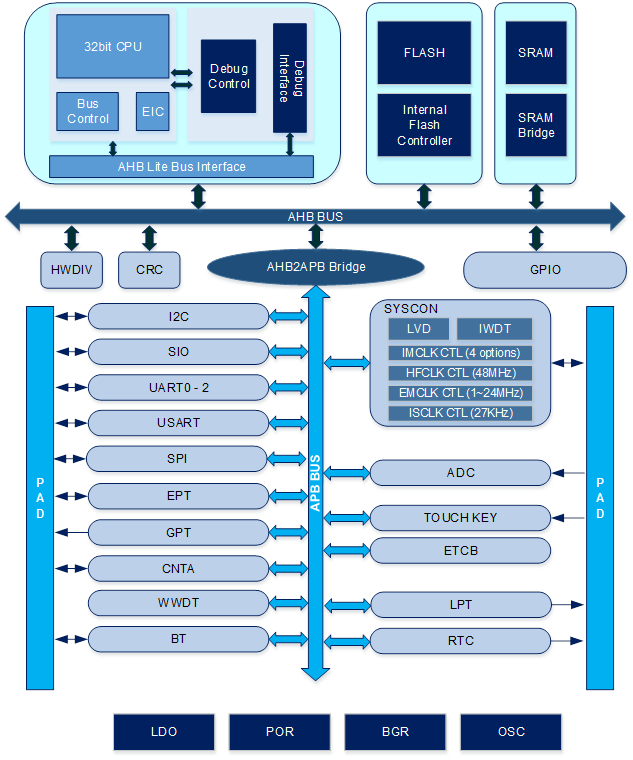

平頭哥玄鐵系列32位CPU核
16個32位通用寄存器
高效的2級執行流水線
32位x32位的硬件整形乘法陣列
SWD調試接口
片載80Kbytes 程序閃存，獨立3Kbytes數據閃存
內含8Kbytes SRAM，可用于堆棧、數據存儲、代碼存儲
多達24路的12位ADC，支持內部/外部VREF輸入
多達25路的觸摸按鍵控制器
串行通信接口：1xI2C，3xUART，1xUSART，1xSPI，1xSIO
最多支持30個GPIO，所有GPIO均可配置為外部中斷
4 個大電流驅動管腳(每個管腳支持灌入最大電流為120mA)
工作溫度：-40℃~85℃
工作電壓范圍：1.8V~5.5V
最高工作頻率：48MHz
RISC-V CLIC中斷控制器：支持動態配置的可嵌套中斷增強的時鐘和功耗控制器(SYSCON)
獨立看門狗定時器IWDT
窗口看門狗定時器WWDT
1 x 6ch DMA控制器 DMA
1x16位增強型定時器/計數器EPT，每個TIMER支持7路PWM輸出功能，其中6路可配置為互補帶死區
1x 16位通用定時器/計數器GPT，支持2路PWM輸出功能
1x 16位計數器COUNTERA，支持自動重載功能以及單次或者循環計數功能
4x 16位基本計時TIMER (Basic Timer)
1x 16位低功耗TIMER(LPT)
1x 16位RTC
| Part NO. | Op.Volt | Temp | Freq | Pin | GPIO | Flash | RAM | DFlash | HWD | DMA | IWDT | WWDT | BT | CNTA | RTC | LPT | EPT0 | GPTA | UART | USART | IIC | SPI | SIO | PWM | ADC | Touch | Deep Sleep | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32S2028K9T6 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 30 | 80K | 8K | 3k | 1 | 6ch | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx24ch | 25ch | 30uA | LQFP32 |
| APT32S2028K9U6 | 1.8v~5.5v | -40~85 | 48MHz | 32 | 30 | 80K | 8K | 3k | 1 | 6ch | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx24ch | 25ch | 30uA | QFN32 |
| APT32S2028G9M6 | 1.8v~5.5v | -40~85 | 48MHz | 28 | 26 | 80K | 8K | 3k | 1 | 6ch | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx20ch | 21ch | 30uA | SOP28 |
| APT32S2028G9S6 | 1.8v~5.5v | -40~85 | 48MHz | 28 | 26 | 80K | 8K | 3k | 1 | 6ch | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 3 | 1 | 1 | 1 | 1 | 16bitx13ch | 12bitx20ch | 21ch | 30uA | SSOP28 |
| APT32S2028H9S6 | 1.8v~5.5v | -40~85 | 48MHz | 24 | 22 | 80K | 8K | 3k | 1 | 6ch | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 2 | - | 1 | 1 | 1 | 16bitx13ch | 12bitx16ch | 17ch | 30uA | SSOP24 |
| APT32S2028F9P6 | 1.8v~5.5v | -40~85 | 48MHz | 20 | 18 | 80K | 8K | 3k | 1 | 6ch | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 2 | - | 1 | 1 | 1 | 16bitx13ch | 12bitx16ch | 15ch | 30uA | TSSOP20 |
| APT32S2028F9U6 | 1.8v~5.5v | -40~85 | 48MHz | 20 | 18 | 80K | 8K | 3k | 1 | 6ch | 1 | 1 | 4 | 1 | 1 | 1 | 1 | 1 | 2 | - | 1 | 1 | 1 | 16bitx13ch | 12bitx16ch | 15ch | 30uA | QFN20 |
