APT32F172K6T6 是全國產、全自主知識產權的高性能高可靠性單片機。APT32F172K6T6單片機面向的應用為變頻控制，馬達驅動，功率檢測等應用。
超低功耗，靜態電流小于1uA 最多8個大電流驅動管腳
支持3組6路互補帶死區PWM輸出，可與比較器聯動
多達30個GPIO，均支持外部中斷
最多支持8X8 LED硬件掃描
獨立模擬比較器，內部248個參考電壓
電烤箱
電壓力鍋
電磁爐
BLDC電機
血氧儀

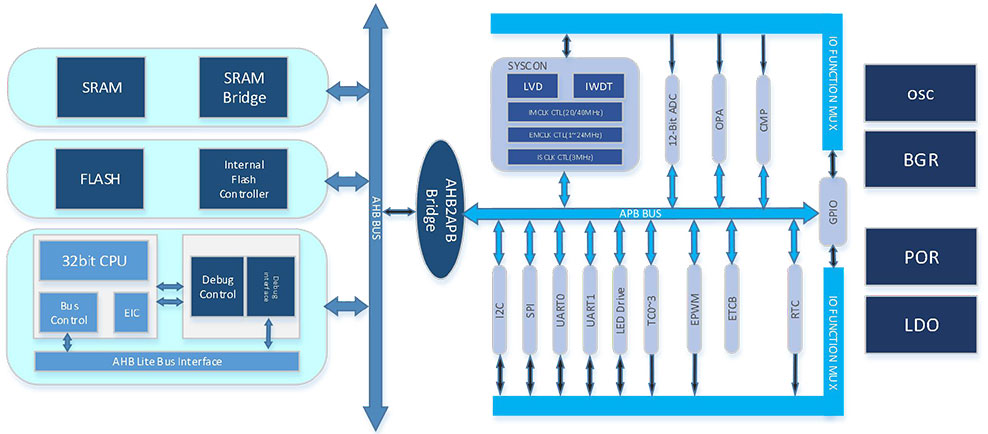

平頭哥玄鐵系列32位CPU核
16個32位通用寄存器
高效的2級執行流水線
32位x32位的硬件整形乘法陣列
SWD調試接口
64Kbytes內部閃存，其中4Kbytes可做數據閃存
支持ISP保護，保護區域大小可配置
閃存的User Option配置支持修改復位源
6Kbytes的內部SRAM
18路12位ADC輸入通道
最快1MPSPS采樣速率
5個獨立模擬比較器，可獨立選擇內部248個參考電壓
輸入可以和ADC以及運放共用管腳
2個運算放大器，輸出可做ADC采樣輸入
1組I2C接口
2組UART接口，1組為增強型USART
1組SPI接口
30個GPIO，所有IO都支持外部中斷
8個大電流驅動管腳
支持8X8LED硬件掃描
工作電壓：2.4V~5.5V
工作溫度：-40℃~85℃
外部晶振32.768K~48MHz
內部晶振20MHz
內部輔振500KHz/3MHz
支持低功耗模式
外部晶振失效監測
復位源監測和管理，可配置的低電壓復位和低電壓檢測
3個16位定時器TC0，支持三路互補
PWM輸出，TC0擁有96MHz HFCLK可選
1個32位定時器TC1
1個16位2路同步精簡定時器TC2
1個16位時鐘定時器TC3
1個16位增強型獨立PWM，支持3路帶
死區控制的互補輸出，可與比較器聯動
1個獨立看門狗定時器
1個載波頻率發生器
1個系統定時器
| Part NO. | Op.Volt | Temp | Freq | Pin | GPIO | HSIO | FLASH | RAM | Dflash | Timer | EPWM | UART | IIC | SPI | PWM | ADC | LED Driver | CMP | OPA | DEEP SLEEP | PACKAGE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| APT32F172K8T6 | 2.4v~5.5v | -40~85 | 40MHz | 32 | 30 | 8 | 60-64k | 6k | 0-4k | 5X16bit,1X32bit | 1 | 2 | 1 | 1 | 12ch | 12bitx18ch | 8Comx8Seg | 5 | 2 | 0.7uA | LQFP32 |
| APT32F172K8U6 | 2.4v~5.5v | -40~85 | 40MHz | 32 | 30 | 8 | 60-64k | 6k | 0-4k | 5x16bit,1x32bit | 1 | 2 | 1 | 1 | 12ch | 12bitx18ch | 8Comx8Seg | 5 | 2 | 0.7uA | QFN32 |
| APT32F172H8S6 | 2.4v~5.5v | -40~85 | 40MHz | 24 | 22 | 4 | 60-64k | 6k | 0-4k | 5x16bit,1x32bit | 1 | 2 | 1 | 1 | 12ch | 12bitx15ch | 4Comx6Seg | 5 | 2 | 0.7uA | SSOP24 |
